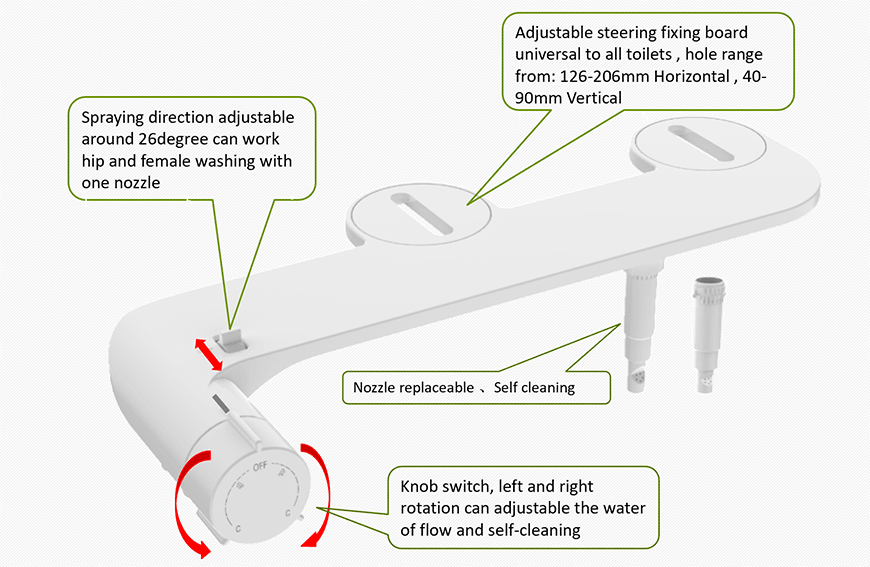

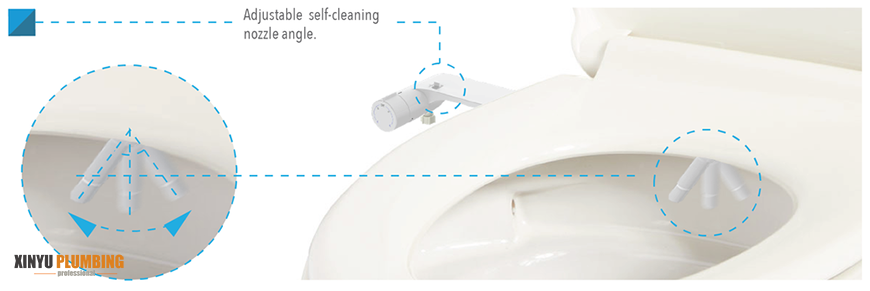

مرفق بيديه ماء بارد بلاستيكي مع فوهة قابلة للتعديل X3201-30

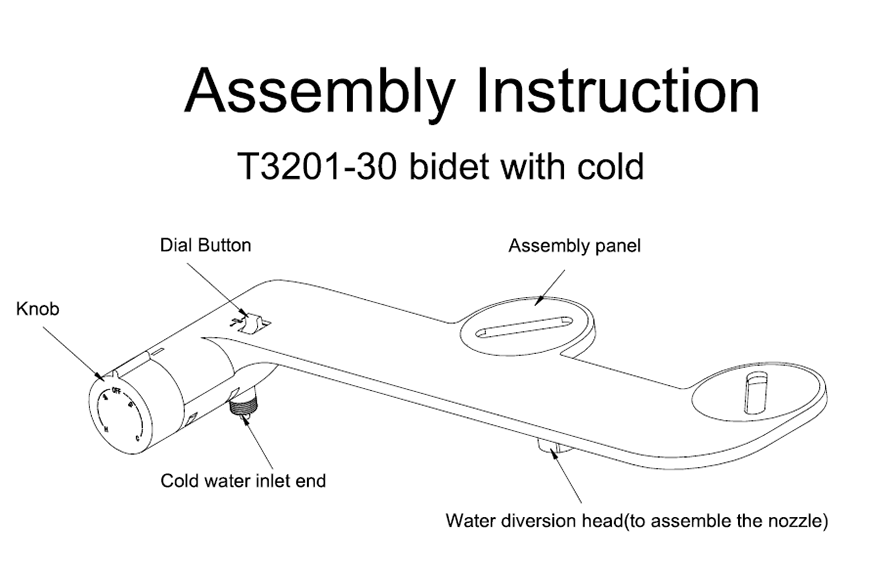

تعليمات التجميع

بيديت T3201-30 بارد

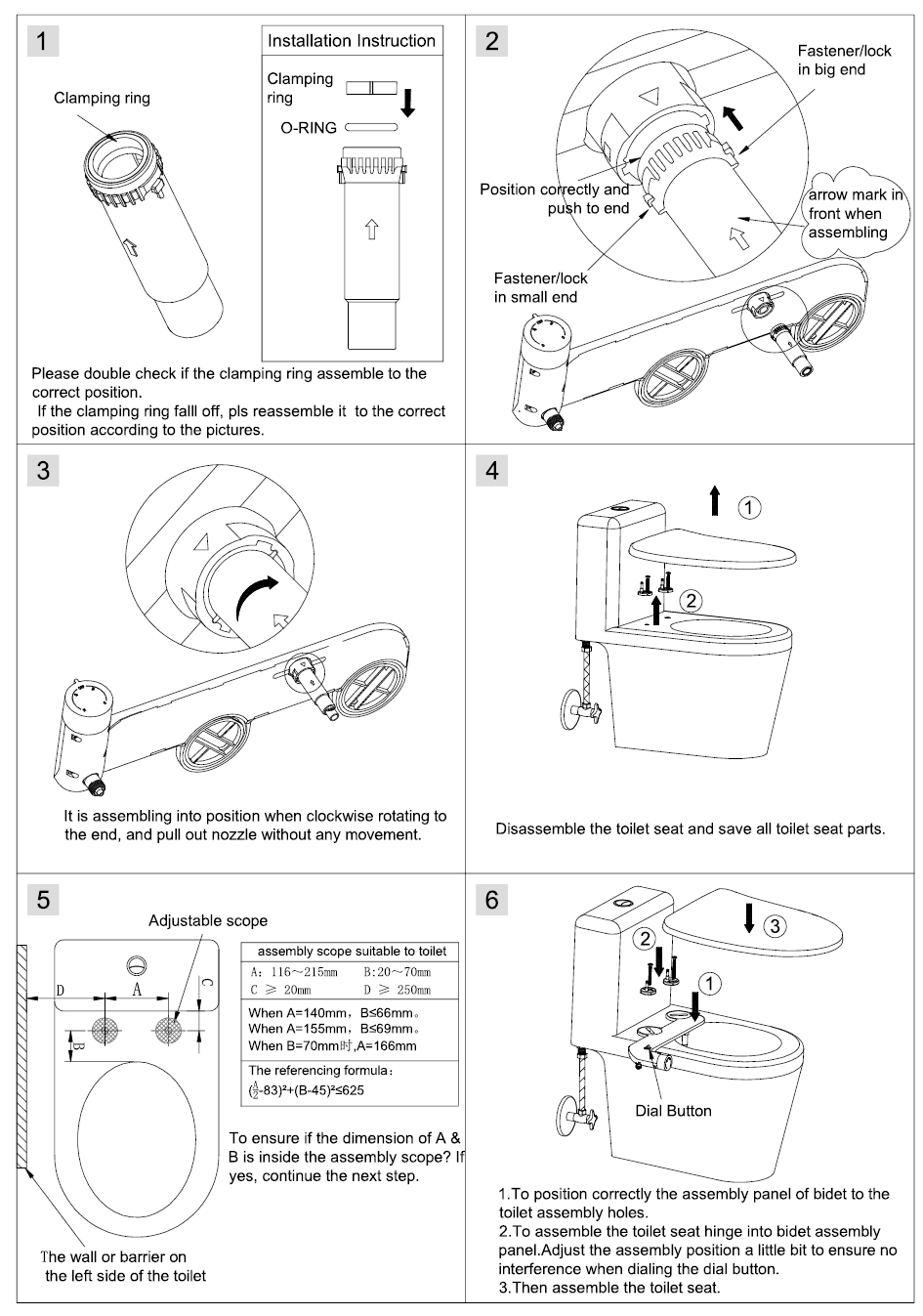

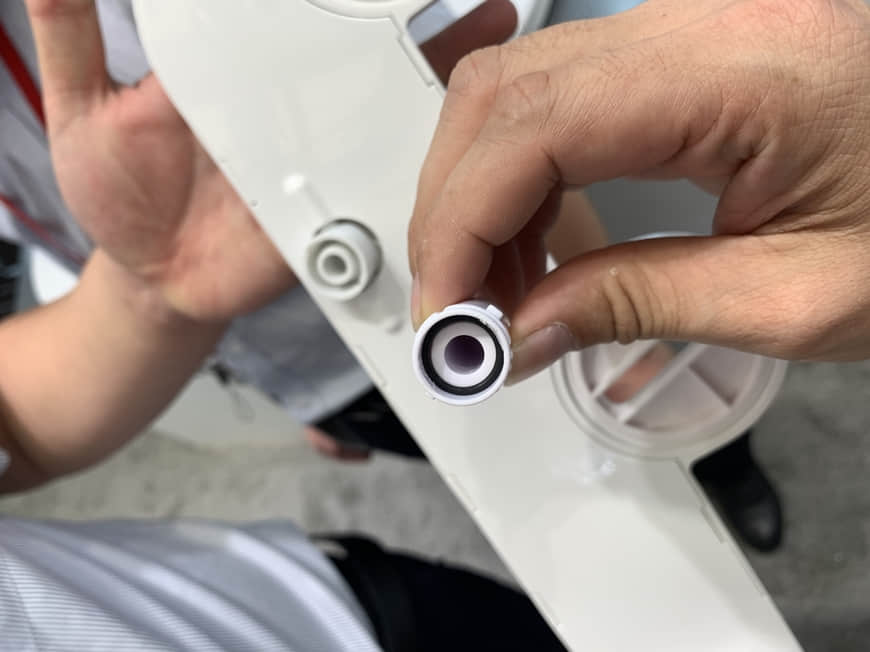

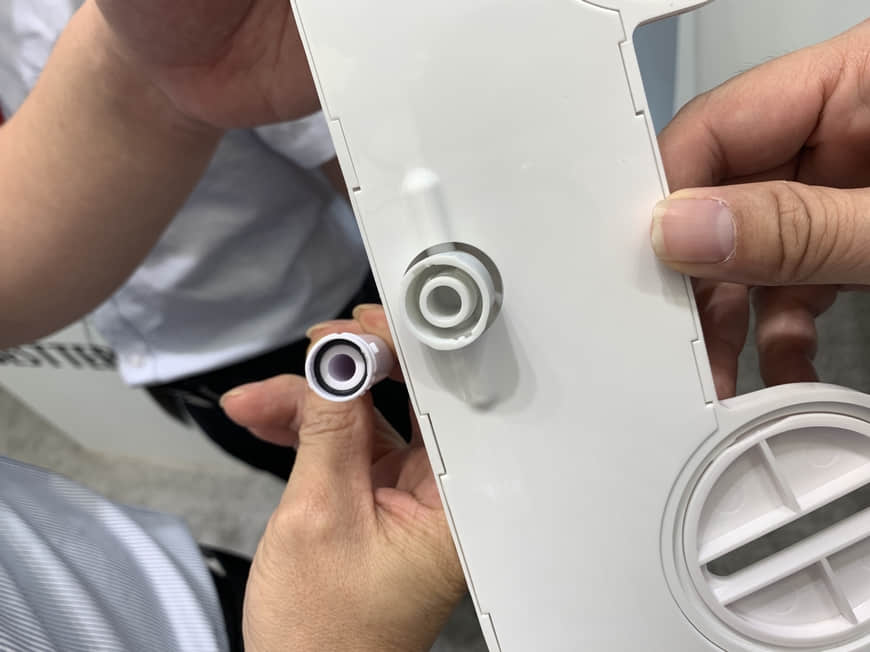

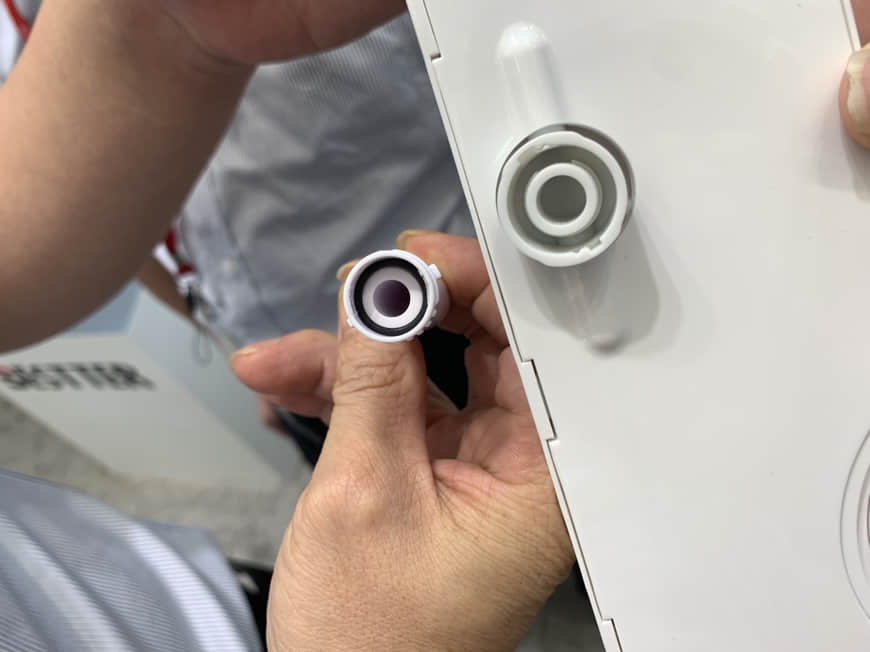

يرجى التحقق مرتين مما إذا كانت حلقة التثبيت تتجمع في

الموقف الصحيح

إذا سقطت حلقة التثبيت ، يرجى إعادة تجميعها على النحو الصحيح

الموقف وفقا للصور

يتم تجميعها في موضعها عند الدوران باتجاه عقارب الساعة إلى

النهاية ، واسحب الفوهة دون أي حركة

قم بتفكيك مقعد المرحاض وحفظ جميع أجزاء مقعد المرحاض

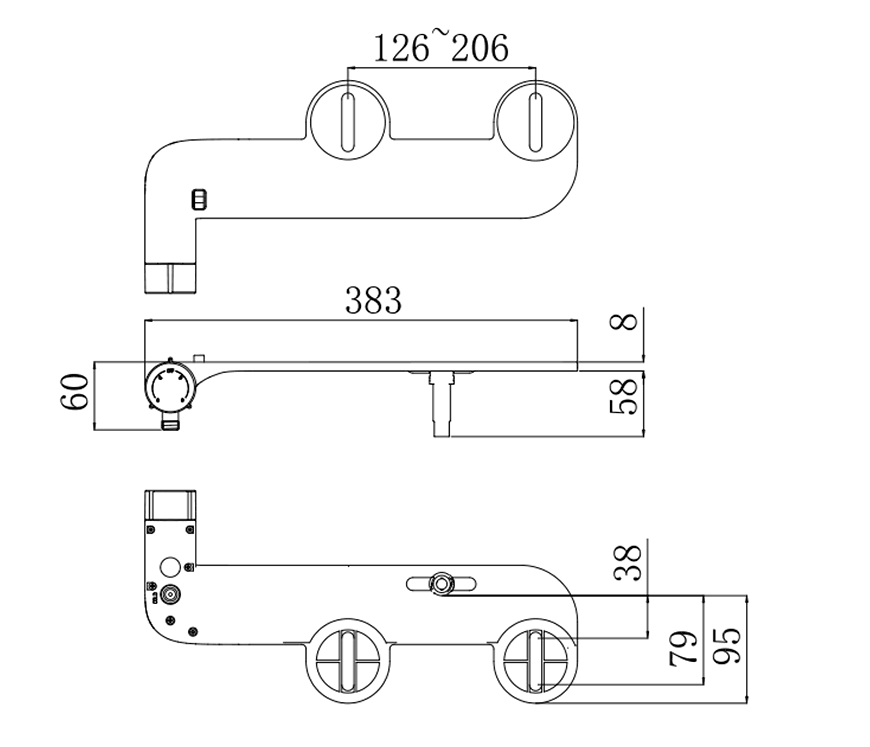

للتأكد من أن البعد أ

B داخل نطاق التجميع؟ أنا

نعم ، تابع الخطوة التالية

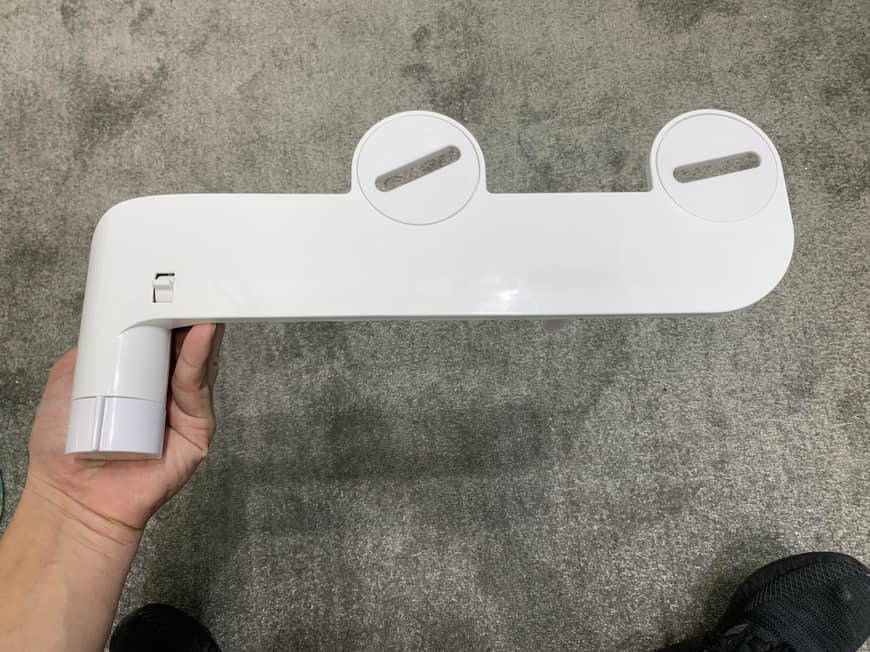

1. لوضع لوحة تجميع بيديت بشكل صحيح على

ثقوب تجميع المرحاض

2. لتجميع مفصلة مقعد المرحاض في مجموعة بيديت

لوجة. اضبط موضع التجميع قليلاً لضمان عدم وجوده

تدخل عند طلب زر الاتصال

3. ثم قم بتجميع مقعد المرحاض

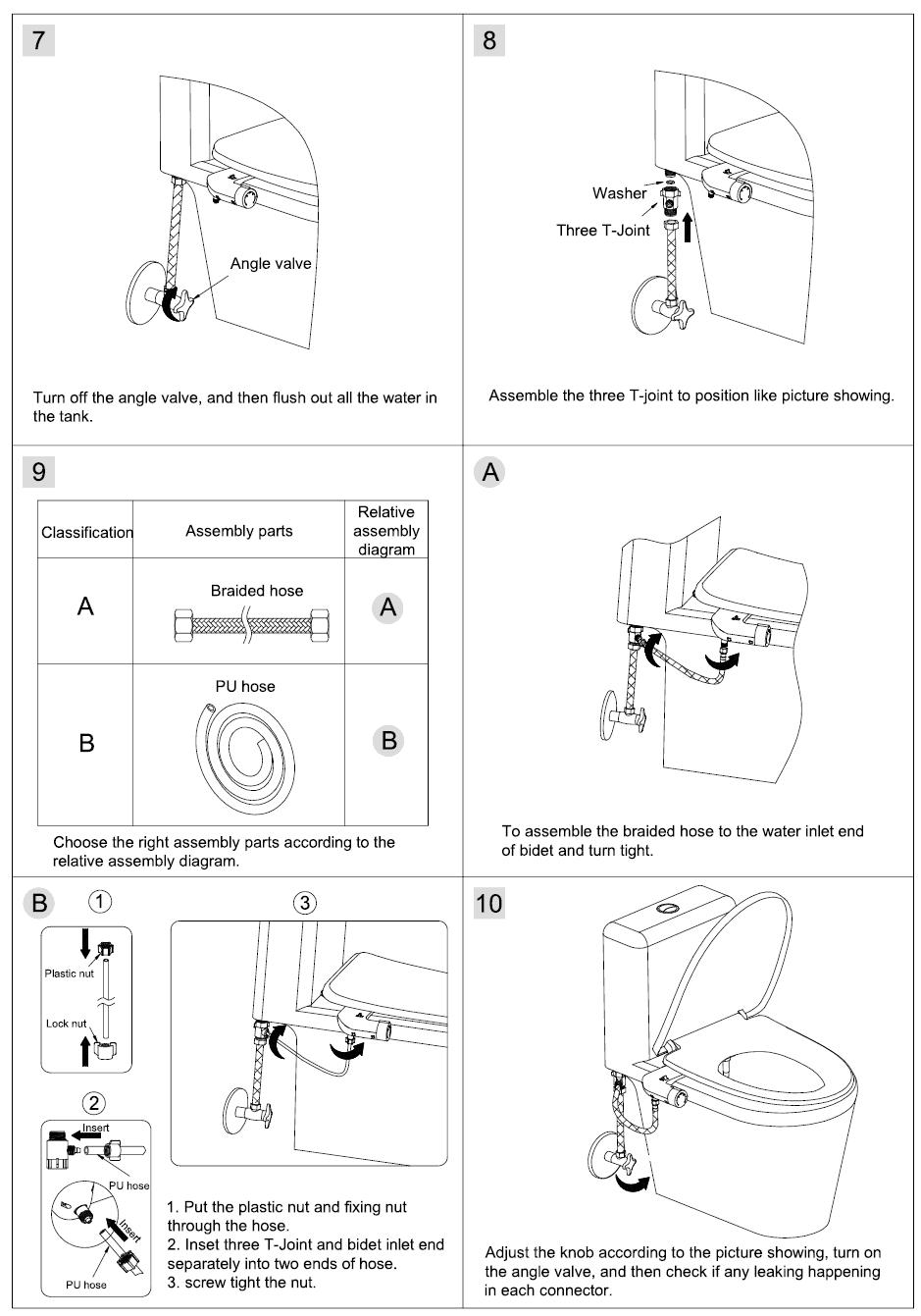

قم بإيقاف تشغيل صمام الزاوية ، ثم قم بإخراج كل الماء الموجود فيه

الدبابة

قم بتجميع مفاصل T الثلاثة لوضعها مثل عرض الصورة

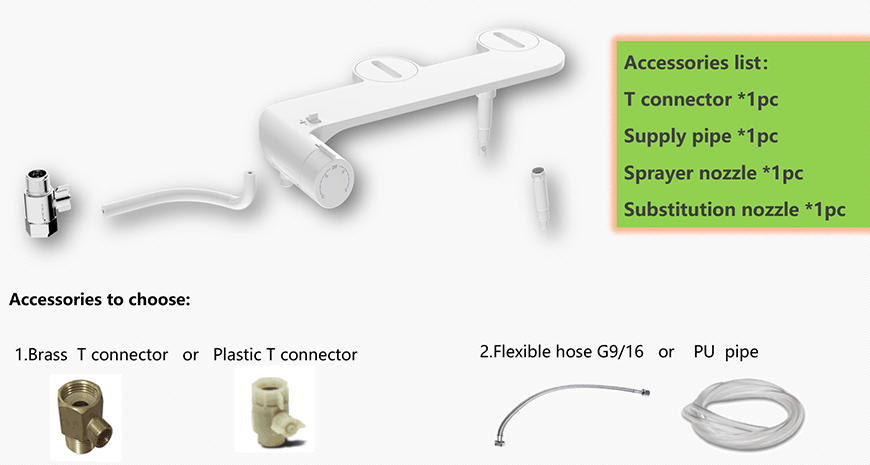

اختر أجزاء التجميع المناسبة وفقًا لـ

مخطط التجميع النسبي

لتجميع الخرطوم المضفر حتى نهاية مدخل المياه

من بيديت وشد

1. ضع الجوز البلاستيك وتحديد الجوز

من خلال الخرطوم

2. أقحم ثلاثة طرف T-Joint وبيديت مدخل

بشكل منفصل إلى طرفي الخرطوم

3. المسمار بإحكام الجوز

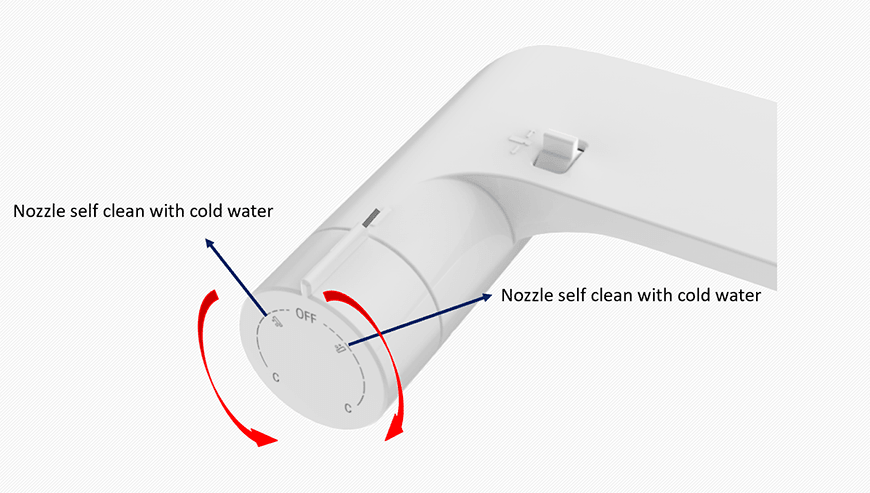

اضبط المقبض وفقًا للصورة الظاهرة ، قم بتشغيل

صمام الزاوية ، ثم تحقق من حدوث أي تسرب

في كل موصل
